线缆计米器校准装置

计量标准器简介
本线缆计米器校准装置采用的是Beta LaserMike非接触式激光测速测长仪（以下简称“激光计米器”），采用激光多普勒原理，独特的DSP（数字信号处理）处理技术，能够在保证极高速下的边界识别和在速度变化时的快速响应，测量通过激光探头的示踪粒子的多普勒信号，再根据速度与多普勒频率的关系得到速度，从而计算出所测长度。

计量标准器技术参数

最大允许误差  景深 < 75 mm	± 0.03% *读数
重复性	± 0.02% *读数
测量率	25,000次/s
测量加速度	500 m/s2
串行输入/输出	RS-232
有效数据	速度、长度
波特率	460.8k, 230.4k, 115.2k, 57.6k, 38.4k, 19.2k, 9600, 4800
分帧	7n2 或 8n1
以太网	10/100Mbit, UDP/IP, TCP/IP, DHCP, DNS, SNTP, ICMP, EtherNet/IP™, Profinet IO™, Modbus TCP
电源	24VDC (± 4VDC) @ 2.0 A
环境温度	5 to 45 ºC (41 to 113ºF) 当环境温度超出范围时可通过加热或冷却的方式调整
相对湿度	不结露
防护等级	IP-67

计量标准器工作原理
按JJG 987-2004《线缆计米器检定规程》，工作计米器示值误差校准有在线法（间接比较法）和离线法（直接测量法）两种。
离线法所采用的标准线较难制作，其粗细、长度受环境温度影像较大，且在测量时其长度受生产线张力大小的不同可能产生变化，受计米轮压线压力大小不同影响可能存在打滑状况等，故测量误差和不确定度都相对较大。
在线法目前用的标准器是轮式计米器，其计米轮随着使用时间的增长容易磨损，从而引起测量误差，同时也存在计米轮压线压力大小控制而可能引起的打滑问题，其测量不确定度也不理想。

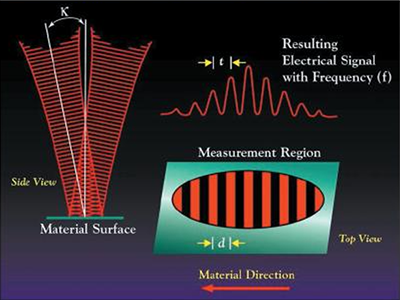

而本激光计米器对线缆工作计米器的校准采用的是“间接比较法”，其通过两束同源激光在测量区域相交后，干涉产生一个条纹立体空间; 被测物经过的截面在该区域内，形成明暗交错的条纹带。条纹间隔为d，该值由激光波长λ及两束激光间的半角k决定. d = λ/(2sin k) 被测物经过该区域的条纹带时,被测物表面的微小颗粒结构将产生明暗交错漫反射光信号，从而测得速度v=d/t，而t=1/f，所以f = v/d, 由此, f = v/{λ/(2sin k)}， 所以，v= fλ/(2sin k) 由此，由频率f 可以决定被测物速度v，同时被测物长度 L=，则待测物的长度得到，此时用激光计米器的示值作为标准值，生产线工作计米器示值作为被检仪器示值，可求得示值误差。

计量标准器溯源证书



计量标准器主要组成
1.激光计米器主机：精确测量线缆速度和长度

2.升降三脚支架：计米器安装在支架上，可快速调节计米器高度、角度和与待测线缆的距离，以保证计米器的激光在规定的景深范围内垂直照在待测物上。
